Cantar electronic, fotovoltaic, cu SMS

Cantar apicol cu modul GSM integrat pentru raportarea in timp real a evolutiei stupului

Cantarul apicol cu SMS este un ansamblu de componente electronice si mecanice combinate in cea mai eleganta si compacta maniera care trimite rapoarte in timp real catre unul sau mai multe telefoane.

Nu se plateste nici un abonament lunar / anual pentru acest cantar, apicultorul poate folosi cea mai simpla cartela SIM, cea mai ieftina de pe piata, pe care o poate incarca cu credit doar pe perioada sezonului apicol.

Cantarul poate utiliza orice SIM Telekom,Orange sau Vodafone in functie de puterea semnalului din zona in care apicultorul isi amplaseaza stupina.

Cantarul este deosebit de util pentru apicultura, mai ales pentru apicultorii care stau la o oarecare distanta de stupina si nu au posibilitatea verificarii permanente a starii stupului. Astfel, acest cantar poate fi apelat in orice moment al zilei si el va trimite un raport in timp real numarului de telefon care il apeleaza.

De asemenea pentru cei care merg in pastoral, cantarul este util pentru a sti cand anume incepe un cules, pentru a muta sau nu stupina. Astfel un stup cu acest cantar, amplasat in zona unde se astepta un cules iminent (ex. Rapita,Tei,Salcam), poate sa índice cand a inceput sau daca a inceput culesul, in vederea mutarii intregii stupini.Se recomanda achizitia a doua astfel de cantare ,unul sa ramana in stupina iar al doilea sa se puna cu stupul de control in zona in care se doreste mutarea stupinei.

InfoStupSMS! – aceasta valoare se va modifica in momentul achizitiei in functie de detinatorul cantarului fie Stupina: POPESCU sau Stupina:TM0345

Masa: reprezinta masa neta in timp real a stupului

Temp: temperatura in grade Celsius in natura

Umiditatea: umiditatea in procente in atmosfera

Presiune atmo: presiunea atmosferica in timp real in hPa

Diff: diferenta de greutate intre utima citire si penúltima citire

Semnal: semnalul GSM in acea zona (poate fi Slab,Bun si Excelent)

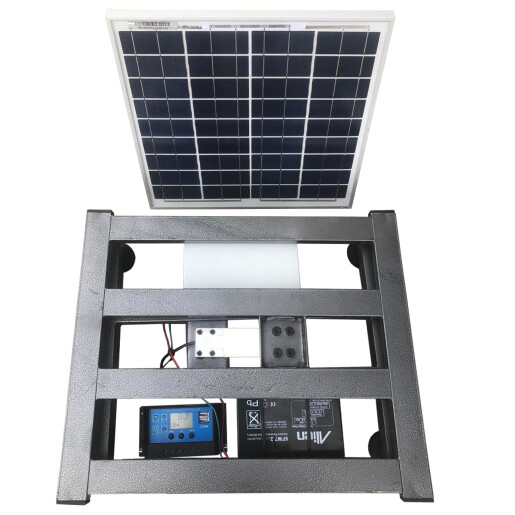

Datorita faptului ca accesul la electricitate este limitat in zonele de amplasare a stupinelor acest cantar a fost dotat cu un acumulator , controller si panou solar facand astfel functionarea ansamblului neintrerupta si cu o autonomie a bateriei nelimitata.Controler-ul dispune de 2 purturi USB care pot fi folosite si ele pentru diverse functii( incarcare telefon,lanterna ).Ordinea porturilor este prezentata in figura urmatoare dar poate fi vazuta si pe controler .

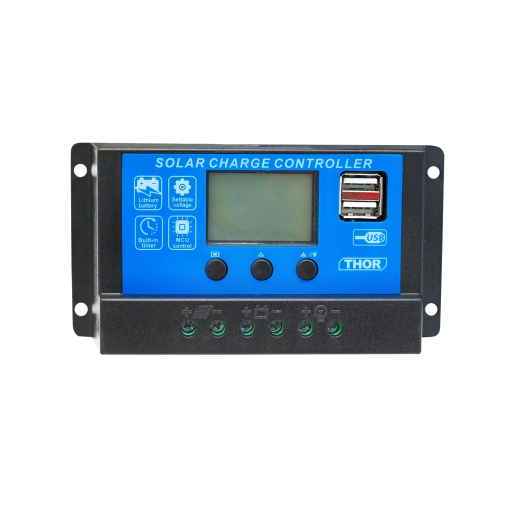

Contorler-ul are porturi la care se vor lega :

1.Panoul solar + (rosu) - (albastru)

2.Bateria + (rosu) - (albastru)

3.Ansamblul de cantarire si masurare. + (rosu) - (albastru)

Initierea cantarului se va face in momentul pornirii apasand comutatorul de pe cutie din pozitia O in pozitia I . Acesta trebuie asezat pe o suprafata cat mai dreapta si si dura(exista si posibilitatea reglarii nivelului din picioarele reglabile ale cantarului ).Dupa pornire se apeleaza cantarul de 1 sal 2 ori asteptandu-se respunsul prin SMS pentru a se realiza calibrarea la 0kg.

Cantarul in acest moment este pregatit si se poate aseza stupul pe el.

In cazul remorcilor sal pavilioanelor apicole cand cantarul va fi fixat in incinta acestora el poate ramane pornit pe perioada deplasarii dar trebuie asigurat cu niste pene de lemn sau plastic astfel incat sa nu se produca socuri in timpul deplasarii asupra celulei de sarcina.

Inlocuirea cartelei SIM

ATENTIE !!! Nu se recomanda inlocuirea SIM-ului foarte des . Pentru inlocuirea SIM-ului in modulul GSM trebuie :

1.Desfiletati suruburile care fixeaza cadrul superior:

2.Deschideti capacul de la cutia cu placa de baza.

3.Modulul GSM arata ca si in imaginea de mai jos iar SIM-ul se va pozitiona in pozitia indicata.

4.SIM-ul actual va iesi printr-o simpla apasare cu degetul :

5.Inlocuirea cu SIM-ul dorit.Este obligatoriu ca noul SIM sa nu aiba PIN si Mesagerie Vocala active.

Componente si caracteristici tehnice:

Acumulator : 12 V 7 A

Controller incarcare solar 10 A 12/24 V

Panou solar 10 W

Sarcina cantar: 0 - 300 Kg max, 100g precizie ( fiecare cantar este calibrat individual, setarile fiind stocate in EEPROM )

Senzor temperatura : -45 pana la + 80 grade Celsius

Umiditate : relativa ambient

Presiune atmosferica : calibrata la 1013.35 hPa

Greutate totala : 5 Kg.

Cutie cu automatizare prevazuta cu buton On / Off.

Se ofera mententanta la cerere pe perioada garantiei.

Update periodic de software, in cazul in care este disponibil.

Sistemul este dezvoltat de catre apicultori si are in vedere utilizarea a 2 cantare pentru pastoral avand astfel proba din 2 locatii si putand muta stupii in locatia favorabila.
